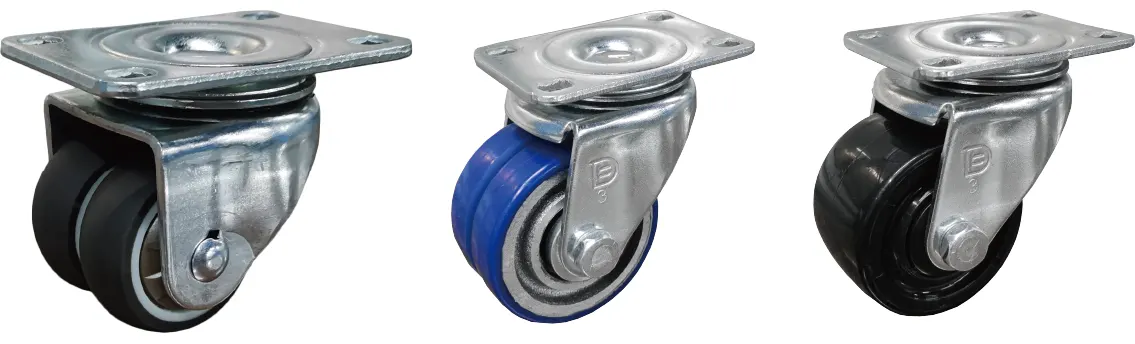

1165 Series — AMR/AGV-6 BÁNH XE CÀNG XOAY THÉP CƯỜNG LỰC- BÁNH ĐÔI(TẢI VỪA/NHẸ) AMR/AGV-6 強化美國輪-雙輪系列(中輕型)
Càng bánh được làm bằng thép cường lực cứng, cùng với ổ lăn bi được xử lý nhiệt và ổ bi chính xác, giúp tăng khả năng tải trọng và kéo dài tuổi thọ sử dụng của bánh xe, càng xe xoay chuyển linh hoạt, đồng thời vẫn đảm bảo yêu cầu về trọng tâm thấp, diện tích tiếp xúc của bề mặt bánh xe lên mặt đất lớn hoặc kết cấu bánh xe đôi, hỗ trợ lực đỡ ổn định hơn và thời gian sử dụng lâu dài hơn, thích hợp sử dụng cho AMR/AGV.
腳架采用高鋼性板材，配合熱處理珠道及高精密滾珠來達到極高的荷重與長時間的使用壽命，腳架旋轉靈活、同時確保低重心需求，輪面接觸地面大或雙輪結構，受力支撐更平穩使用更持久， 適用於AMR/AGV (無人車)使用 。
Vật liệu bánh xe 輪子選擇
-
Bánh Resolute
(Bánh xe đôi)
全效雙輪 -
Bánh ZQPU
(bánh đôi)
ZQPU雙輪 -
Bánh ZQPU
(Chống tĩnh điện)
ZQPU輪(抗靜電) -
Bánh xe King Kong
尼龍輪 -
Bánh xe King Kong
金鋼輪 -
Bánh QPU lõi nhôm
鋁芯AQPU -
Bánh QPU
QPU輪 -
Bánh EQPU
EQPU輪
*Có các loại bánh xe chống tĩnh điện khác, quý khách có nhu cầu vui lòng liên hệ xưởng sản xuất
*有其它抗靜電輪可供選擇，如有需求請聯絡工廠
Quy cách tấm lắp 底板規格
| Số thứ tự 編號 |
Kích thước tấm lắp 底板尺寸 |
Khoảng cách các lỗ lắp 底板孔距 |
Kích thước bu lông 安裝尼帽尺寸 |
| 1 | 85 x 105 mm (3-5/16" x 4-1/8") |
60 x 80 mm(歐規底板) 2-3/8"x3-1/4"(European Plate) |
8 mm (5/16") |
| 2 | 95 x65 mm (3-3/4" x 2-1/2") |
75 x 45 mm (3" x 1-3/4") |
8 mm (5/16") |
| 3 | 100 x 115 mm (3-7/8" x 4-1/2") |
75 x 80 mm (3" x 3-1/4") |
10 mm (3/8") |
Quy cách tấm lắp 底板規格
| Số thứ tự 編號 |
Kích thước tấm lắp 底板尺寸 |
Khoảng cách các lỗ lắp 底板孔距 |
Kích thước bu lông 安裝尼帽尺寸 |
| 1 | 85 x 105 mm (3-5/16" x 4-1/8") |
60 x 80 mm(歐規底板) 2-3/8"x3-1/4"(European Plate) |
8 mm (5/16") |
| Số thứ tự 編號 |
Kích thước tấm lắp 底板尺寸 |
Khoảng cách các lỗ lắp 底板孔距 |
Kích thước bu lông 安裝尼帽尺寸 |
| 1 | 85 x 105 mm (3-5/16" x 4-1/8") |
60 x 80 mm(歐規底板) 2-3/8"x3-1/4"(European Plate) |
8 mm (5/16") |
| 2 | 95 x65 mm (3-3/4" x 2-1/2") |
75 x 45 mm (3" x 1-3/4") |
8 mm (5/16") |
| 3 | 100 x 115 mm (3-7/8" x 4-1/2") |
75 x 80 mm (3" x 3-1/4") |
10 mm (3/8") |
Quy cách tấm lắp 底板規格
| Kích cỡ bánh xe 腳輪尺寸 |
Kích thước tấm lắp 底板尺寸 |
Khoảng cách các lỗ lắp 底板孔距 |
Kích thước bu lông 安裝尼帽尺寸 |
| 2", 2.5", 3" | 85 x 105 mm (3-5/16" x 4-1/8") |
60 x 80 mm(2-3/8" x 3-1/8") (Tấm lắp chuẩn Châu Âu)(歐規孔距) |
8 mm (5/16") |
| Kích cỡ bánh xe 腳輪尺寸 |
Kích thước tấm lắp 底板尺寸 |
Khoảng cách các lỗ lắp 底板孔距 |
Kích thước bu lông 安裝尼帽尺寸 |
| 2", 2.5", 3" | 85 x 105 mm (3-5/16" x 4-1/8") |
60 x 80 mm(2-3/8" x 3-1/8") (Tấm lắp chuẩn Châu Âu)(歐規孔距) |
8 mm (5/16") |
| 2", 2.5", 3" | 95 x65 mm (3-3/4" x 2-1/2") |
75 x 45 mm (3" x 1-3/4") |
8 mm (5/16") |
Quy Cách Chi Tiết Của Bánh Xe 輪子詳細規格
| Đường kính Bề rộng bánh xe 輪徑 x 輪寬 |
Tải trọng 載重 |
Vật liệu bánh xe 材質 |
Mã sản phẩm 型號 | Ổ lăn bánh xe 軸承 |
Tổng chiều cao 總高 |
Bán kính xoay 迴旋半徑 |
||
| Càng cố định 固定 |
Càng xoay 活動 |
Có Phanh/Khóa 剎車 |
||||||
| 50mm x 45mm (2" x 1-3/4") |
200kgs (440lbs) |
Bánh xe King Kong 尼龍輪 |
— | 1165-02-07-2(6) | — | Ổ bi 滾珠軸承 |
74mm (2-7/8") |
48mm (1-7/8") |
| 250kgs (551lbs) |
Bánh xe King Kong 金鋼輪 |
— | 1165-02-100-2(6) | — | ||||
| 50mm x 20mm(41.5) (2" x 3/4") |
70kgs (154lbs) |
Bánh ZQPU (bánh đôi) ZQPU雙輪 |
— | 1165-02-101-2(6) | — | |||
| 70kgs (154lbs) |
Bánh ZQPU (Chống tĩnh điện) ZQPU輪(抗靜電) |
— | 1165-02-101-2(6) | — | ||||
| 50mm x 22.5mm (2" x 7/8") |
60kgs (132lbs) |
Bánh Resolute (Bánh xe đôi) 全效雙輪 |
— | 1165-02-68-2(6) | — | |||
| 50mm x 45mm (2" x 1-3/4") |
200kgs (440lbs) |
Bánh xe King Kong 尼龍輪 |
— | 1165-02-07-2(6) | — | Ổ bi 滾珠軸承 |
83.5mm (3-1/4") |
56mm (2-1/4") |
| 250kgs (551lbs) |
Bánh xe King Kong 金鋼輪 |
— | 1165-02-100-2(6) | — | ||||
| 50mm x 20mm(41.5) (2" x 3/4") |
70kgs (154lbs) |
Bánh ZQPU (bánh đôi) ZQPU雙輪 |
— | 1165-02-101-2(6) | — | |||
| 70kgs (154lbs) |
Bánh ZQPU (Chống tĩnh điện) ZQPU輪(抗靜電) |
— | 1165-02-101-2(6) | — | ||||
| 50mm x 22.5mm (2" x 7/8") |
60kgs (132lbs |
Bánh Resolute (Bánh xe đôi) 全效雙輪 |
— | 1165-02-68-2(6) | — | |||
| 62.5mm x 45mm (2.5" x 1-3/4") |
250kgs (551lbs) |
Bánh xe King Kong 尼龍輪 |
— | 1165-25-07-2(6) | — | Ổ bi 滾珠軸承 |
90mm (3-1/2") |
60mm (3-5/8") |
| 450kgs (992lbs) |
King Kong Whee | — | 1165-25-100-2(6) | — | ||||
| 62.5mm x 20mm(41.5) (2.5" x 3/4") |
250kgs (551lbs) |
Bánh ZQPU (bánh đôi) ZQPU雙輪 |
— | 1165-25-101-2(6) | — | |||
| 200kgs (440lbs) |
Bánh ZQPU (Chống tĩnh điện) ZQPU輪(抗靜電) |
— | 1165-25-101-2(6) | — | ||||
| 62.5mm x 45mm (2.5" x 1-3/4") |
250kgs (551lbs) |
Bánh xe King Kong 尼龍輪 |
— | 1165-25-07-2(6) | — | Ổ bi 滾珠軸承 |
96mm (3-3/4") |
68.5mm (2-3/4") |
| 450kgs (992lbs) |
Bánh xe King Kong 金鋼輪 |
— | 1165-25-100-2(6) | — | ||||
| 62.5mm x 20mm(41.5) (2.5" x 3/4") |
250kgs (551lbs) |
Bánh ZQPU (bánh đôi) ZQPU雙輪 |
— | 1165-25-101-2(6) | — | |||
| 200kgs (440lbs) |
Bánh ZQPU (Chống tĩnh điện) ZQPU輪(抗靜電) |
— | 1165-25-101-2(6) | — | ||||
| 75mm x 45mm (3" x 1-3/4") |
300kgs (661lbs) |
Bánh xe King Kong 尼龍輪 |
— | 1165-03-07-2(6) | — | Ổ bi 滾珠軸承 |
102.5mm (4") |
75mm (3") |
| 500kgs (1102lbs) |
Bánh xe King Kong 金鋼輪 |
— | 1165-03-100-2(6) | — | ||||
| 75mm x 20mm(41.5) (3" x 3/4") |
300kgs (661lbs) |
Bánh ZQPU (bánh đôi) ZQPU雙輪 |
— | 1165-03-101-2(6) | — | |||
| 250kgs (551lbs) |
Bánh ZQPU (Chống tĩnh điện) ZQPU輪(抗靜電) |
— | 1165-03-101-2(6) | — | ||||
| 100mm x 34mm (4" x 1-3/8") |
300kgs (661lbs) |
Bánh QPU lõi nhôm 鋁芯AQPU輪 |
— | 1165-04-87-2(6) | — | Ổ bi 滾珠軸承 |
130mm (5-1/8") |
90mm (3-1/2") |
| 100mm x 40mm (4" x 1-5/8") |
350kgs (770lbs) |
Bánh QPU lõi nhôm 鋁芯AQPU輪 |
— | 1165-04-87-2(6) | — | |||
| 100mm x 20mm(41.5) (4" x 3/4") |
300kgs (661lbs) |
Bánh ZQPU (bánh đôi) ZQPU雙輪 |
— | 1165-04-101-2(6) | — | |||
| 250kgs (551lbs) |
Bánh ZQPU (Chống tĩnh điện) ZQPU輪(抗靜電) |
— | 1165-04-101-2(6) | — | ||||
| 125mm x 40mm (5" x 1-5/8") |
350kgs (770lbs) |
Bánh QPU lõi nhôm 鋁芯AQPU輪 |
— | 1165-05-87-2(6) | — | Ổ bi 滾珠軸承 |
155mm (6-1/8") |
103mm (4") |
| 300kgs (661lbs) |
Bánh EQPU EQPU輪 |
— | 1165-05-81-2(6) | — | ||||
| 100mm x 20mm(41.5) (4" x 3/4") |
300kgs (661lbs) |
Bánh ZQPU (bánh đôi) ZQPU雙輪 |
— | 1165-05-101-2(6) | — | Ổ bi 滾珠軸承 |
142.5mm (5-5/8") |
90mm (3-1/2") |
| 250kgs (551lbs) |
Bánh ZQPU (Chống tĩnh điện) ZQPU輪(抗靜電) |
— | 1165-05-101-2(6) | — | ||||
| 150mm x 42mm (6" x 1-5/8") |
400kgs (880lbs) |
Bánh QPU lõi nhôm 鋁芯AQPU輪 |
— | 1165-06-87-2(6) | — | Ổ bi 滾珠軸承 |
188mm (7-3/8") |
115mm (4-1/2" |
| 400kgs (880lbs) |
Bánh EQPU EQPU輪 |
— | 1165-06-81-2(6) | — | ||||
| 400kgs (880lbs) |
Bánh QPU QPU輪 |
— | 1165-06-80-2(6) | — | ||||
