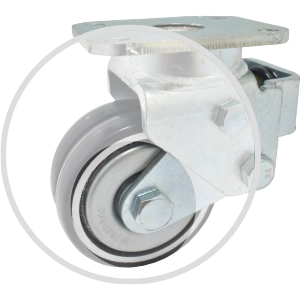

1165 Series — AMR/AGV-1 BÁNH XE LÒ XO AMR/AGV-1彈簧輪系列
Càng bánh được làm bằng thép cường lực cứng, cùng với ổ lăn bi được xử lý nhiệt, giúp tăng khả năng tải trọng và kéo dài tuổi thọ sử dụng của bánh xe, đồng thời vẫn đảm bảo yêu cầu về trọng tâm thấp, thích hợp sử dụng cho AMR/AGV. Thiết kế lò xo của bánh xe giúp chống xóc và hấp thụ độ rung, tăng độ chắc chắn và duy trì cân bằng cho máy móc.
腳架採用高鋼性板材，配合熱處理珠道來達到極高的荷重與長時間的使用壽命，同時又能夠確保低重心的要求，適用於 AMR/AGV (無人車)使用。 其中搭配彈簧設計，有效吸震維持機械平穩性。
Đặc điểm 特色區
Nắp chống bụi bằng kim loại cho bánh xe(Tùy chọn)
輪子可附金屬防塵蓋(供選擇)
Đặc điểm 特色區
Nắp chống bụi bằng kim loại cho bánh xe(Tùy chọn)
輪子可附金屬防塵蓋(供選擇)
Vật liệu bánh xe 輪子選擇
-
Bánh ZQPU (bánh đôi)
ZQPU輪(雙輪) -
Bánh ZQPU
(Chống tĩnh điện)
ZQPU輪(抗靜電) -
Bánh QPU
QPU輪 -
Bánh xe King Kong
金鋼輪
*Có các loại bánh xe chống tĩnh điện khác, quý khách có nhu cầu vui lòng liên hệ xưởng sản xuất
*有其它抗靜電輪可供選擇，如有需求請聯絡工廠
Quy cách tấm lắp 底板規格
| Kích cỡ bánh xe 腳輪尺寸 |
Kích thước tấm lắp 底板尺寸 |
Khoảng cách các lỗ lắp 底板孔距 |
Kích thước bu lông 安裝尼帽尺寸 |
| 2", 2.5" | 51 x 65 mm (2" x 2-9/16") | 85 x 110 mm (3-11/32" x 4-11/23") | 6 mm (1/4") |
| 51 x 84 mm (2" x 3-5/16") | 37 x 70 mm (1-15/32" x 2-3/4") | 6 mm (1/4") | |
| 60 x 60 mm (2-3/8" x 2-3/8") | 42.5 x 42.5 mm (1-11/16" x 1-11/16") | 6 mm (1/4") | |
| 60 x 90 mm (2-3/8" x 3-17/32") | 44.5 x 73 mm (1-3/14" x 2-7/8") | 8 mm (5/16") | |
| 3", 4", 5", 6" | 85 x 110 mm (3-11/32" x 4-11/23") | 60 x 80~86 mm (2-3/8" x 3-5/32"~3-3/8") | 8 mm (5/16") |
Quy cách tấm lắp 底板規格
| Kích cỡ bánh xe 腳輪尺寸 |
Kích thước tấm lắp 底板尺寸 |
Khoảng cách các lỗ lắp 底板孔距 |
Kích thước bu lông 安裝尼帽尺寸 |
| 2", 2.5" | 51 x 65 mm (2" x 2-9/16") |
85 x 110 mm (3-11/32" x 4-11/23") |
6 mm (1/4") |
| Kích cỡ bánh xe 腳輪尺寸 |
Kích thước tấm lắp 底板尺寸 |
Khoảng cách các lỗ lắp 底板孔距 |
Kích thước bu lông 安裝尼帽尺寸 |
| 2", 2.5" | 51 x 65 mm (2" x 2-9/16") |
85 x 110 mm (3-11/32" x 4-11/23") |
6 mm (1/4") |
| 51 x 84 mm (2" x 3-5/16") |
37 x 70 mm (1-15/32" x 2-3/4") |
6 mm (1/4") |
|
| 60 x 60 mm (2-3/8" x 2-3/8") |
42.5 x 42.5 mm (1-11/16" x 1-11/16") |
6 mm (1/4") |
|
| 60 x 90 mm (2-3/8" x 3-17/32") |
44.5 x 73 mm (1-3/14" x 2-7/8") |
8 mm (5/16") |
|
| 3", 4", 5", 6" | 85 x 110 mm (3-11/32" x 4-11/23") |
60 x 80~86 mm (2-3/8" x 3-5/32"~3-3/8") |
8 mm (5/16") |
Quy Cách Chi Tiết Của Bánh Xe 輪子詳細規格
| Đường kính Bề rộng bánh xe 輪徑 x 輪寬 |
* Tải trọng 載重 |
** Đảm bảo 2000 km 2000公里載重 |
Vật liệu bánh xe 材質 |
Mã sản phẩm 型號 | Ổ lăn bánh xe 軸承 |
Tổng chiều cao 總高 |
Bán kính xoay 迴旋半徑 |
||
| Càng cố định 固定 |
Càng xoay 活動 |
Có Phanh/Khóa 剎車 |
|||||||
| 50mm x 20mm (41.5) (2" x 3/4") |
70 kgs (154 lbs) |
50 kgs (110 lbs) |
Bánh ZQPU (bánh đôi) ZQPU輪(雙輪) |
1165-02-101-1 | 1165-02-101-2 | — | Ổ bi 滾珠軸承 |
78mm (3-5/64") |
Xoay 55 mm 活動 55 mm |
| 70 kgs (154 lbs) |
50 kgs (110 lbs) |
Bánh ZQPU (Chống tĩnh điện) ZQPU輪(抗靜電) |
1165-02-101-1 | 1165-02-101-2 | — | ||||
| 50mm x 40mm (2" x 1-9/16") |
70 kgs (154 lbs) |
50 kgs (110 lbs) |
Bánh QPU QPU輪 |
1165-02-53-1 | 1165-02-53-2 | — | |||
| 50mm x 45mm (2" x 1-13/16") |
70 kgs (154 lbs) |
— | Bánh xe King Kong 金鋼輪 |
1165-02-100-1 | 1165-02-100-2 | — | |||
| 62.5mm x 20mm (41.5) (2-1/2" x 3/4") |
250 kgs (551 lbs) |
84 kgs (185 lbs) |
Bánh ZQPU (bánh đôi) ZQPU輪(雙輪) |
1165-25-101-1 | 1165-25-101-2 | — | Ổ bi 滾珠軸承 |
100mm (4") |
Xoay 60 mm 活動 60 mm |
| 200 kgs (440 lbs) |
67 kgs (147 lbs) |
Bánh ZQPU (Chống tĩnh điện) ZQPU輪(抗靜電) |
1165-25-101-1 | 1165-25-101-2 | — | ||||
| 62.5mm x 45mm (2-1/2" x 1-13/16") |
250 kgs (551 lbs) |
— | Bánh xe King Kong 金鋼輪 |
1165-25-100-1 | 1165-25-100-2 | — | |||
| 200 kgs (440 lbs) |
67 kgs (147 lbs) |
Bánh QPU QPU輪 |
1165-25-80-1 | 1165-25-80-2 | — | ||||
| 75mm x 20mm (41.5) (3" x 3/4") |
300 kgs (661 lbs) |
100 kgs (220 lbs) |
Bánh ZQPU (bánh đôi) ZQPU輪(雙輪) |
1165-03-101-1 | 1165-03-101-2 | — | Ổ bi 滾珠軸承 |
116mm (4-9/16") |
Xoay 65 mm 活動 65 mm |
| 250 kgs (551 lbs) |
84 kgs (185 lbs) |
Bánh ZQPU (Chống tĩnh điện) ZQPU輪(抗靜電) |
1165-03-101-1 | 1165-03-101-2 | — | ||||
| 75mm x 45mm (3" x 1-13/16") |
300 kgs (661 lbs) |
— | Bánh xe King Kong 金鋼輪 |
1165-03-100-1 | 1165-03-100-2 | — | |||
| 250 kgs (551 lbs) |
84 kgs (185 lbs) |
Bánh QPU QPU輪 |
1165-03-80-1 | 1165-03-80-2 | — | ||||
| 100mm x 22mm (41.5) (4" x 7/8") |
400 kgs (881 lbs) |
1344 kgs (295 lbs) |
Bánh ZQPU (bánh đôi) ZQPU輪(雙輪) |
1165-04-101-1 | 1165-04-101-2 | — | Ổ bi 滾珠軸承 |
145mm (5-45/64") |
Xoay 84 mm 活動 84 mm |
| 350 kgs (771 lbs) |
117 kgs (257 lbs) |
Bánh ZQPU (Chống tĩnh điện) ZQPU輪(抗靜電) |
1165-04-101-1 | 1165-04-101-2 | — | ||||
| 125mm x 24mm (41.5) (5" x 1") |
500 kgs (1100 lbs) |
167 kgs (368 lbs) |
Bánh ZQPU (bánh đôi) ZQPU輪(雙輪) |
1165-05-101-1 | 1165-05-101-2 | — | Ổ bi 滾珠軸承 |
175mm (7-1/8") |
Xoay 102 mm 活動 102 mm |
| 450 kgs (992 lbs) |
150 kgs (330 lbs) |
Bánh ZQPU (Chống tĩnh điện) ZQPU輪(抗靜電) |
1165-05-101-1 | 1165-05-101-2 | — | ||||
| 150mm x 24mm (6" x 1") |
350 kgs (771 lbs) |
117 kgs (257 lbs) |
Bánh ZQPU (bánh đôi) ZQPU輪(雙輪) |
1165-06-101-1 | 1165-06-101-2 | — | Ổ bi 滾珠軸承 |
200mm (8-1/8") |
Xoay 130 mm 活動 130 mm |
| 300 kgs (661 lbs) |
100 kgs (220 lbs) |
Bánh ZQPU (Chống tĩnh điện) ZQPU輪(抗靜電) |
1165-05-101-1 | 1165-05-101-2 | — | ||||
*Tải trọng được kiểm nghiệm theo tiêu chuẩn ISO
*荷重皆根據ISO測試標準制定
** Dersheng đảm bảo có thể sử dụng 2000 km trong điều kiện sử dụng bình thường.
Dersheng có quyền giải thích về tất cả các phương pháp kiểm tra & đảm bảo 2000km.
**正常使用狀態下得貹可保證使用200公里 ， 得貹保留對所有測試手法&保證200公里的最終解釋權
*荷重皆根據ISO測試標準制定
** Dersheng đảm bảo có thể sử dụng 2000 km trong điều kiện sử dụng bình thường.
Dersheng có quyền giải thích về tất cả các phương pháp kiểm tra & đảm bảo 2000km.
**正常使用狀態下得貹可保證使用200公里 ， 得貹保留對所有測試手法&保證200公里的最終解釋權
