1151-D Series — SERIES 51 TẤM LẮP CÀNG KIỂU D   51 D型底板系列

Cấu tạo càng bánh được thiết kế đặc biệt, giúp tăng khả năng tải trọng. Tấm lắp dày 3.5mm, xoay chuyển linh hoạt, có khóa kép, thích hợp cho xe đẩy tải trọng nặng và vừa.
腳架採特別結構設計，特高荷重、3.5mm板，轉動靈活，適用於中、重型台車

Đặc điểm   特色區

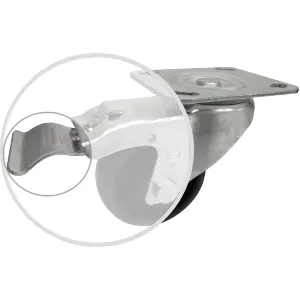

Total Lock Brake with Extra Big Pedal (standard)

Khóa kép (Bàn đạp lớn)(Loại tiêu chuẩn)
雙煞(超大踏板)(常規)

Total Lock Brake with Short Pedal (also available)

Khóa kép(Bàn đạp ngắn)
雙煞(短踏板)

Different PU tread handness available

Các loại bánh xe PU có độ cứng khác nhau
PU輪面可以變化硬度

Đặc điểm   特色區

Vật liệu bánh xe 輪子選擇

  • Bánh PU lõi gang<br>鐵芯聚氨酯
    Bánh PU lõi gang
    鐵芯聚氨酯

  • Bánh cao su lõi gang<br>三星輪
    Bánh cao su lõi gang
    三星輪
  • Bánh cao su<br>NBR lõi gang<br>鐵芯NBR橡膠輪
    Bánh cao su
    NBR lõi gang
    鐵芯NBR橡膠輪
  • Bánh Nylon<br>尼龍輪
    Bánh Nylon
    尼龍輪

  • Bánh WMRC<br>WMRC輪
    Bánh WMRC
    WMRC輪
  • Bánh WCPD<br>WCPD輪
    Bánh WCPD
    WCPD輪
  • Bánh QPU<br>QPU輪
    Bánh QPU
    QPU輪

  • Bánh CPD<br>CPD輪
    Bánh CPD
    CPD輪
  • Bánh xe gang<br>銑輪
    Bánh xe gang
    銑輪
  • Bánh cao su<br>không lăn vết lõi gang<br>環保NBR橡膠輪
    Bánh cao su
    không lăn vết lõi gang
    環保NBR橡膠輪
  • Bánh EQPU<br>EQPU輪
    Bánh EQPU
    EQPU輪
  • Bánh EPU<br>EPU輪
    Bánh EPU
    EPU輪
  • 鋁Bánh QPU lõi nhôm<br>鋁芯AQPU
    Bánh QPU lõi nhôm
    鋁芯AQPU

  • Bánh W Resolute<br>W 全效輪
    Bánh W Resolute
    W 全效輪

Quy cách tấm lắp   底板規格

Số thứ tự
編號		 Kích thước tấm lắp
底板尺寸		 Khoảng cách các lỗ lắp
底板孔距		 Kích thước bu lông
安裝尼帽尺寸
1 85 x 105 mm
(3-5/16" x 4-1/8")		 60 x 80 mm(歐規底板)
2-3/8"x3-1/4"(European Plate)		 8 mm (5/16")
2 95 x65 mm
(3-3/4" x 2-1/2")		 75 x 45 mm
(3" x 1-3/4")		 8 mm (5/16")
3 100 x 115 mm
(3-7/8" x 4-1/2")		 75 x 80 mm
(3" x 3-1/4")		 10 mm (3/8")

Quy cách tấm lắp   底板規格

Số thứ tự
編號		 Kích thước tấm lắp
底板尺寸		 Khoảng cách các lỗ lắp
底板孔距		 Kích thước bu lông
安裝尼帽尺寸
1 85 x 105 mm
(3-5/16" x 4-1/8")		 60 x 80 mm(歐規底板)
2-3/8"x3-1/4"(European Plate)		 8 mm (5/16")
Số thứ tự
編號		 Kích thước tấm lắp
底板尺寸		 Khoảng cách các lỗ lắp
底板孔距		 Kích thước bu lông
安裝尼帽尺寸
1 85 x 105 mm
(3-5/16" x 4-1/8")		 60 x 80 mm(歐規底板)
2-3/8"x3-1/4"(European Plate)		 8 mm (5/16")
2 95 x65 mm
(3-3/4" x 2-1/2")		 75 x 45 mm
(3" x 1-3/4")		 8 mm (5/16")
3 100 x 115 mm
(3-7/8" x 4-1/2")		 75 x 80 mm
(3" x 3-1/4")		 10 mm (3/8")

Quy Cách Chi Tiết Của Bánh Xe   輪子詳細規格

Đường kính
Bề rộng bánh xe
輪徑 x 輪寬		 Tải trọng
載重		 Vật liệu bánh xe
材質		 Mã sản phẩm   型號 Ổ lăn bánh xe
軸承		 Tổng chiều cao
總高		 Bán kính xoay
迴旋半徑
Càng cố định
固定		 Càng xoay
活動		 Có Phanh/Khóa
剎車
93mm x 28mm
(3-21/32" x 1-3/32")		 250 kgs
(550 lbs)		 Bánh xe gang
銑輪		 1151(D)-03-14-1 1151(D)-03-14-2 — Ổ bi
滾珠		 126.5mm
(5")		 Xoay 86.5mm
活動 86.5mm
100mm x 32mm
(4" x 1-1/4")		 200 kgs
(440 lbs)		 Bánh Nylon
尼龍輪		 1151(D)-04-07-1 1151(D)-04-07-2 1151(D)-04-07-4 Ổ bi
滾珠		 130mm
(5-1/16")		 Xoay 90mm
Khóa 137mm
(bàn đạp ngắn)
Khóa 160mm
(bàn đạp lớn)

活動 90mm
剎車 137mm
(短踏板)
剎車 160mm
(超大踏板)
150 kgs
(330 lbs)		 Bánh CPD
CPD輪		 1151(D)-04-49-1 1151(D)-04-49-2 1151(D)-04-49-4
100mm x 34mm
(4" x 1-1/3")		 200 kgs
(440 lbs)		 Bánh PU lõi gang
鐵芯聚氨酯		 1151(D)-04-33-1 1151(D)-04-33-2 1151(D)-04-33-4
300 kgs
(660 lbs)		 Bánh QPU
QPU輪		 1151(D)-04-80-1 1151(D)-04-80-2 1151(D)-04-80-4
150 kgs
(330 lbs)		 Bánh cao su
NBR lõi gang
鐵芯NBR橡膠輪		 1151(D)-04-04-1 1151(D)-04-04-2 1151(D)-04-04-4
150 kgs
(330 lbs)		 Bánh cao su
không lăn vết lõi gang
環保NBR橡膠輪		 1151(D)-04-11-1 1151(D)-04-11-2 1151(D)-04-11-4
100mm x 35mm
(4" x 1-1/8")		 150 kgs
(330 lbs)		 Bánh cao su lõi gang
三星輪		 1151(D)-04-03-1 1151(D)-04-03-2 1151(D)-04-03-4
100mm x 36mm
(4" x 1-7/16")		 325 kgs
(715 lbs)		 Bánh QPU lõi nhôm
鋁芯AQPU		 1151(D)-04-87-1 1151(D)-04-87-2 1151(D)-04-87-4 Ổ bi
滾珠		 130mm
(5-1/16")		 Xoay 90mm
Khóa 137mm
(bàn đạp ngắn)
Khóa 160mm
(bàn đạp lớn)

活動 90mm
剎車 137mm
(短踏板)
剎車 160mm
(超大踏板)
100mm x 37.5mm
(4" x 1-1/2")		 140 kgs
(308 lbs)		 Bánh W Resolute
W 全效輪		 1151(D)-04-64-1 1151(D)-04-64-2 1151(D)-04-64-4
100mm x 40mm
(4" x 1-9/16")		 350 kgs
(770 lbs)		 Bánh QPU lõi nhôm
鋁芯AQPU		 1151(D)-04(40)-87-1 1151(D)-04(40)-87-2 1151(D)-04(40)-87-4 Ổ bi
滾珠		 130mm
(5-1/16")		 Xoay 90mm
Khóa 137mm
(bàn đạp ngắn)
Khóa 160mm
(bàn đạp lớn)

活動 90mm
剎車 137mm
(短踏板)
剎車 160mm
(超大踏板)
122mm x 36mm
(4-13/16" x 1-7/16")		 350 kgs
(770 lbs)		 Bánh xe gang
銑輪		 1151(D)-04-14-1 1151(D)-04-14-2 — Ổ bi
滾珠		 153.5mm
(6-1/16")		 Xoay 101mm
活動 101mm
122mm x 36mm
(4-13/16" x 1-7/16")		 160 kgs
(350 lbs)		 Bánh W Resolute
W 全效輪		 1151(D)-05-64-1 1151(D)-05-64-2 1151(D)-05-64-4 Ổ bi
滾珠		 155mm
(6-1/8")		 Xoay 103mm
Khóa 137mm
(bàn đạp ngắn)
Khóa 160mm
(bàn đạp lớn)

活動 103mm
剎車 137mm
(短踏板)
剎車 160mm
(超大踏板)
125mm x 40mm
(5" x 1-9/16")		 350 kgs
(770 lbs)		 Bánh QPU lõi nhôm
鋁芯AQPU		 1151(D)-05-87-1 1151(D)-05-87-2 1151(D)-05-87-4

Đường kính
Bề rộng bánh xe
輪徑 x 輪寬		 Tải trọng
載重		 Vật liệu bánh xe
材質		 Mã sản phẩm   型號 Ổ lăn bánh xe
軸承		 Tổng chiều cao
總高		 Bán kính xoay
迴旋半徑
Càng cố định
固定		 Càng xoay
活動		 Có Phanh/Khóa
剎車
125mm x 40mm
(5" x 1-9/16")		 250 kgs
(550 lbs)		 Bánh PU lõi gang
鐵芯聚氨酯		 1151(D)-05-33-1 1151(D)-05-33-2 1151(D)-05-33-4 Ổ bi
滾珠		 155mm
(6-1/8")		 Xoay 103mm
Khóa 137mm
(bàn đạp ngắn)
Khóa 160mm
(bàn đạp lớn)

活動 103mm
剎車 137mm
(短踏板)
剎車 160mm
(超大踏板)
350 kgs
(770 lbs)		 Bánh QPU
QPU輪		 1151(D)-05-80-1 1151(D)-05-80-2 1151(D)-05-80-4
250 kgs
(550 lbs)		 Bánh EPU
EPU輪		 1151(D)-05-78-1 1151(D)-05-78-2 1151(D)-05-78-4
300 kgs
(660 lbs)		 Bánh EQPU
EQPU輪		 1151(D)-05-81-1 1151(D)-05-81-2 1151(D)-05-81-4
200 kgs
(440 lbs)		 Bánh cao su lõi gang
三星輪		 1151(D)-05-03-1 1151(D)-05-03-2 1151(D)-05-03-4
200 kgs
(440 lbs)		 Bánh cao su
NBR lõi gang
鐵芯NBR橡膠輪		 1151(D)-05-04-1 1151(D)-05-04-2 1151(D)-05-04-4
200 kgs
(440 lbs)		 Bánh cao su
không lăn vết lõi gang
環保NBR橡膠輪		 1151(D)-05-11-1 1151(D)-05-11-2 1151(D)-05-11-4
125mm x 41mm
(5" x 1-5/8")		 250 kgs
(550 lbs)		 Bánh Nylon
尼龍輪		 1151(D)-05-07-1 1151(D)-05-07-2 1151(D)-05-07-4
200 kgs
(440 lbs)		 Bánh CPD
CPD輪		 1151(D)-05-49-1 1151(D)-05-49-2 1151(D)-05-49-4
138mm x 42mm
(5-7/16" x 1-5/8")		 350 kgs
(770 lbs)		 Bánh xe gang
銑輪		 1151(D)-05-14-1 1151(D)-05-14-2 — Ổ bi
滾珠		 182mm
(7-1/5")		 Xoay 109mm
活動 109mm
150mm x 37.5mm
(6" x 1-1/2")		 180 kgs
(396 lbs)		 Bánh W Resolute
W 全效輪		 1151(D)-06-64-1 1151(D)-06-64-2 1151(D)-06-64-4 Ổ bi
滾珠		 188mm
(7-1/2")		 Xoay 115mm
Khóa 137mm
(bàn đạp ngắn)
Khóa 160mm
(bàn đạp lớn)

活動 115mm
剎車 137mm
(短踏板)
剎車 160mm
(超大踏板)
150mm x 40mm
(6" x 1-9/16")		 250 kgs
(550 lbs)		 Bánh cao su
NBR lõi gang
鐵芯NBR橡膠輪		 1151(D)-06-04-1 1151(D)-06-04-2 1151(D)-06-04-4
350 kgs
(770 lbs)		 Bánh Nylon
尼龍輪		 1151(D)-06-07-1 1151(D)-06-07-4 1151(D)-06-07-2
250 kgs
(550 lbs)		 Bánh CPD
CPD輪		 1151(D)-06-49-1 1151(D)-06-49-2 1151(D)-06-49-4
250 kgs
(550 lbs)		 Bánh cao su
không lăn vết lõi gang
環保NBR橡膠輪		 1151(D)-06-11-1 1151(D)-06-11-2 1151(D)-06-11-4
350 kgs
(770 lbs)		 Bánh WMRC
WMRC輪		 1151(D)-06-45-1 1151(D)-06-45-2 1151(D)-06-45-4
250 kgs
(550 lbs)		 Bánh WCPD
WCPD輪		 1151(D)-06-79-1 1151(D)-06-79-2 1151(D)-06-79-4
150mm x 42mm
(6" x 1-5/8")		 350 kgs
(770 lbs)		 Bánh PU lõi gang
鐵芯聚氨酯		 1151(D)-06-33-1 1151(D)-06-33-2 1151(D)-06-33-4
450 kgs
(990 lbs)		 Bánh QPU
QPU輪		 1151(D)-06-80-1 1151(D)-06-80-2 1151(D)-06-80-4
350 kgs
(770 lbs)		 Bánh EPU
EPU輪		 1151(D)-06-78-1 1151(D)-06-78-2 1151(D)-06-78-4
400 kgs
(880 lbs)		 Bánh EQPU
EQPU輪		 1151(D)-06-81-1 1151(D)-06-81-2 1151(D)-06-81-4
350 kgs
(770 lbs)		 Bánh QPU lõi nhôm
鋁芯AQPU		 1151(D)-06-87-1 1151(D)-06-87-2 1151(D)-06-87-4
150mm x 45.5mm
(6" x 1-13/16")		 220 kgs
(485 lbs)		 Bánh cao su lõi gang
三星輪		 1151(D)-06-03-1 1151(D)-06-03-2 —
