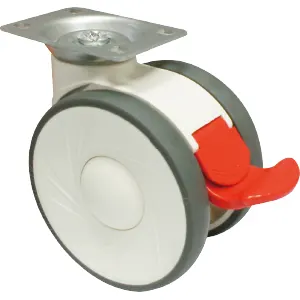

1146 Series — BÁNH XE ĐÔI CÀNG NHỰA ASCENDANT 46塑鋼雙球輪系列
Xoay chuyển linh hoạt, chịu tải lớn, hình dáng đẹp, ưa nhìn, trọng tâm thấp, di chuyển êm, nhẹ. Ngoài ra có thể lựa chọn loại vật liệu ngũ kim bằng inox và loại bánh xe không từ tính.
轉動靈活、承載重量高、外型美觀，低重心，行走穩定順暢，另有不鏽鋼材質的五金件可供選擇； 可提供無磁腳輪。
Đặc điểm 特色區
Khóa kép
雙煞
Khóa đa hướng
定向煞
Bàn đạp ngắn
(chỉ dành cho loại 4” & 5”)
短踏板 (只有4”&5”腳輪)
Bánh xe
không từ tính
無磁腳輪
Bánh xe dẫn điện
導電輪
Đặc điểm 特色區
Khóa kép
雙煞
Khóa đa hướng
定向煞
Bàn đạp ngắn(chỉ dành cho loại 4” & 5”)
短踏板 (只有4”&5”腳輪)
Bánh xe không từ tính
無磁腳輪
Bánh xe dẫn điện
導電輪
Vật liệu bánh xe 輪子選擇
Bánh Resolute
全效輪
Bánh TPR lõi PP
超級人造膠
Bánh xe dẫn điện
導電輪
Quy cách tấm lắp 底板規格
| Kích cỡ bánh xe 腳輪尺寸 |
Kích thước tấm lắp 底板尺寸 |
Khoảng cách các lỗ lắp 底板孔距 |
Kích thước bu lông 安裝尼帽尺寸 |
| 3",4" kinh điển(經典) | 42 x 42 mm | 32 x 32 mm * | M4/M5 |
| 3",4" kinh điển(經典) | 60 x 60 mm | 42.5 x 42.5 mm * | M6 |
| 3",4" kinh điển(經典) | 62 x 94 mm | 45 x 75 mm * | M8 |
| 4",5" | 69 x 96 mm | 45 x 75 mm * | M8 |
| 3",4" kinh điển(經典) ,4",5" | 69 x 96 mm | 49 x 74.5 mm * | M8 |
* Gồm càng cố định và càng xoay khóa đa hướng. Liên hệ chúng tôi để biết thêm chi tiết.((有固定架和定向活動架可供選擇)
Quy cách trục trơn 插桿規格
| Kích cỡ bánh xe 腳輪尺寸 |
Đường kính x Độ dài trục trơn 插桿直徑 X 長度 |
Kích cỡ bánh xe 腳輪尺寸 |
Đường kính x Độ dài trục trơn 插桿直徑 X 長度 |
| 3",4" kinh điển(經典) | 11 x 22 mm | ─ | Vòng chữ C（C型環） |
| 3",4" kinh điển(經典) | 11 x 38 mm | ─ | Vòng chữ C（C型銅扣環） |
| 4",5" | 21.6 x 56 mm | ─ | Vòng chữ C（C型環） |
| 4",5" | 21.5 x 44.5 mm | 25.4 mm * | #10 X 24UNC + Vòng chữ C（C型環） |
| 4",5" | 28 x 30 mm | 19 mm * | M8 |
| 4",5" | 28 x 40 mm | 19 mm * | M8 |
* Gồm càng cố định và càng xoay khóa đa hướng. Liên hệ chúng tôi để biết thêm chi tiết.((有固定架和定向活動架可供選擇)
Quy cách trục ren 絲扣規格
| Kích cỡ bánh xe 腳輪尺寸 |
Đường kính ren X Độ dài trục ren 絲扣牙徑 X 長度 |
Kích cỡ bánh xe 腳輪尺寸 |
Đường kính ren X Độ dài trục ren 絲扣牙徑 X 長度 |
| 3",4" kinh điển(經典) | 3/8-16UNC x 25 mm | 3",4" kinh điển(經典) | M10 x 15 mm |
| 3",4" kinh điển(經典) ,4",5" | M12 x 25 mm | 4",5" | 3/8-16UNC x 32 mm |
| 4",5" | M12 x 25 mm (Inox SS)(不鏽鋼SS) |
4",5" | 1/2-12UNC x 25 mm |
| 4",5" | 1/2-12UNC x 25 mm (Inox SS)(不鏽鋼SS) |
4",5" | M16 x 30 mm |
Quy cách lỗ giữa/lỗ trơn 空鉚規格
| Kích cỡ bánh xe 腳輪尺寸 |
Đường kính lỗ giữa/lỗ trơn 孔徑 |
Kích cỡ bánh xe 腳輪尺寸 |
Đường kính lỗ giữa/lỗ trơn 孔徑 |
| 3",4" kinh điển(經典) ,4",5" | 10.5 mm | 4",5" | 12.5 mm |
Quy cách tấm lắp 底板規格
| Kích cỡ bánh xe 腳輪尺寸 |
Kích thước tấm lắp 底板尺寸 |
Khoảng cách các lỗ lắp 底板孔距 |
Kích thước bu lông 安裝尼帽尺寸 |
| 3",4" kinh điển(經典) | 42 x 42 mm | 32 x 32 mm * | M4/M5 |
| Kích cỡ bánh xe 腳輪尺寸 |
Kích thước tấm lắp 底板尺寸 |
Khoảng cách các lỗ lắp 底板孔距 |
Kích thước bu lông 安裝尼帽尺寸 |
| 3",4" kinh điển(經典) | 42 x 42 mm | 32 x 32 mm * | M4/M5 |
| 3",4" kinh điển(經典) | 60 x 60 mm | 42.5 x 42.5 mm * | M6 |
| 3",4" kinh điển(經典) , 4",5" |
69 x 96 mm | 45 x 75 mm * | M8 |
| 4",5" | 69 x 96 mm | 49 x 74.5 mm * | M8 |
* Gồm càng cố định và càng xoay khóa đa hướng. Liên hệ chúng tôi để biết thêm chi tiết.((有固定架和定向活動架可供選擇)
Quy cách trục trơn 插桿規格
| Kích cỡ bánh xe 腳輪尺寸 |
Đường kính x Độ dài trục trơn 插桿直徑 X 長度 |
Kích cỡ bánh xe 腳輪尺寸 |
Đường kính x Độ dài trục trơn 插桿直徑 X 長度 |
| 3",4" kinh điển(經典) | 11 x 22 mm | ─ | Vòng chữ C（C型環） |
| 3",4" kinh điển(經典) | 11 x 38 mm | ─ | Vòng chữ C（C型環） |
| 4",5" | 21.6 x 56 mm | ─ | Vòng chữ C（C型環） |
| 4",5" | 21.5 x 44.5 mm | 25.4 mm * | #10 X 24UNC + Vòng chữ C（C型環） |
| 4",5" | 28 x 30 mm | 19 mm * | M8 |
| 4",5" | 28 x 40 mm | 19 mm * | M8 |
* Gồm càng cố định và càng xoay khóa đa hướng. Liên hệ chúng tôi để biết thêm chi tiết.((有固定架和定向活動架可供選擇)
Quy cách trục ren 絲扣規格
| Kích cỡ bánh xe 腳輪尺寸 |
Đường kính ren X Độ dài trục ren 絲扣牙徑 X 長度 |
Kích cỡ bánh xe 腳輪尺寸 |
Đường kính ren X Độ dài trục ren 絲扣牙徑 X 長度 |
| 3",4" kinh điển(經典) | 3/8-16UNC x 25 mm | 3",4" kinh điển(經典) | M10 x 15 mm |
| 3",4" kinh điển(經典) , 4",5" |
M12 x 25 mm | 4",5" | 3/8-16UNC x 32 mm |
| 4",5" | M12 x 25 mm (Inox SS)(不鏽鋼SS) |
4",5" | 1/2-12UNC x 25 mm 0 |
| 4",5" | 1/2-12UNC x 25 mm (Inox SS)(不鏽鋼SS) |
4",5" | M16 x 30 mm |
Quy cách lỗ giữa/lỗ trơn 空鉚規格
| Kích cỡ bánh xe 腳輪尺寸 |
Đường kính lỗ giữa/lỗ trơn 孔徑 |
Kích cỡ bánh xe 腳輪尺寸 |
Đường kính lỗ giữa/lỗ trơn 孔徑 |
| 3",4" kinh điển(經典) , 4",5" |
10.5 mm | 4",5" | 12.5 mm |
Quy Cách Chi Tiết Của Bánh Xe 輪子詳細規格
| Đường kính Bề rộng bánh xe 輪徑 x 輪寬 |
Quy cách 規格 |
Tải trọng 載重 |
Vật liệu bánh xe 材質 |
Mã sản phẩm 型號 | Ổ lăn bánh xe 軸承 |
Tổng chiều cao 總高 |
Lệch tâm 偏心距 |
Bán kính xoay 迴旋半徑 |
|||
| Càng cố định 固定 |
Càng xoay 活動 |
Khóa kép 雙剎 |
Khóa đa hướng 定向剎 |
||||||||
| Độ rộng mặt bánh 輪面寬度 75 x 14 mm (3" x 0.55") _________ Độ rộng bánh xe 腳輪寬度 75 x 59 mm (3" x 2.3") |
Tấm lắp 四角底板 |
90kgs (198lbs) |
Bánh Resolute 全效輪 |
1146-03-84-1 | 1146-03-84-2 | 1146-03-84-4 | 1146-03-84-9 | Ổ bi 滾珠軸承 |
91mm | 23mm | Xoay 67mm Khóa (Bàn đạp dài) 99.5mm Khóa (Bàn đạp ngắn) 89.5mm 活動 67mm 剎車 (長踏板) 99.5mm 剎車 (短踏板) 89.5mm |
| 90kgs (198lbs) |
Bánh xe dẫn điện 導電輪 |
1146-03-85-1 | 1146-03-85-2 | 1146-03-85-4 | 1146-03-85-9 | ||||||
| 90kgs (198lbs) |
Bánh TPR lõi PP 超級人造膠 |
1146-03-86-1 | 1146-03-86-2 | 1146-03-86-4 | 1146-03-86-9 | ||||||
| Trục ren 絲扣 |
90kgs (198lbs) |
Bánh Resolute 全效輪 |
─ | 1146-03-84-2 | 1146-03-84-4 | ─ | 84mm | ||||
| 90kgs (198lbs) |
Bánh xe dẫn điện 導電輪 |
─ | 1146-03-85-2 | 1146-03-85-4 | ─ | ||||||
| 90kgs (198lbs) |
Bánh TPR lõi PP 超級人造膠 |
─ | 1146-03-86-2 | 1146-03-86-4 | ─ | ||||||
| Lỗ giữa/ lỗ trơn 空鉚 |
90kgs (198lbs) |
Bánh Resolute 全效輪 |
─ | 1146-03-84-2 | 1146-03-84-4 | ─ | 81mm | ||||
| 90kgs (198lbs) |
Bánh xe dẫn điện 導電輪 |
─ | 1146-03-85-2 | 1146-03-85-4 | ─ | ||||||
| 90kgs (198lbs) |
Bánh TPR lõi PP 超級人造膠 |
─ | 1146-03-86-2 | 1146-03-86-4 | ─ | ||||||
| Trục trơn 插杆 |
90kgs (198lbs) |
Bánh Resolute 全效輪 |
─ | 1146-03-84-2 | 1146-03-84-4 | ─ | 81mm | ||||
| 90kgs (198lbs) |
Bánh xe dẫn điện 導電輪 |
─ | 1146-03-85-2 | 1146-03-85-4 | ─ | ||||||
| 90kgs (198lbs) |
Bánh TPR lõi PP 超級人造膠 |
─ | 1146-03-86-2 | 1146-03-86-4 | ─ | ||||||
| Narrow Version Độ rộng mặt bánh 輪面寬度 100 x 14 mm (4" x 0.55") _________ Độ rộng bánh xe 腳輪寬度 100 x 60.5 mm (4" x 2.4") |
Tấm lắp 四角底板 |
90kgs (198lbs) |
Bánh Resolute 全效輪 |
1146-04-84-1(1) | 1146-04-84-2(1) | 1146-04-84-4(1) | 1146-04-84-9(1) | Ổ bi 滾珠軸承 |
122mm | 28mm | Xoay 83mm Khóa (Bàn đạp dài) 112.5mm Khóa (Bàn đạp ngắn)102.5mm 活動 83mm 剎車 (長踏板) 112.5mm 剎車 (短踏板) 102.5mm |
| 90kgs (198lbs) |
Bánh xe dẫn điện 導電輪 |
1146-04-85-1(1) | 1146-04-85-2(1) | 1146-04-85-4(1) | 1146-04-85-9(1) | ||||||
| 90kgs (198lbs) |
Bánh TPR lõi PP 超級人造膠 |
1146-04-86-1(1) | 1146-04-86-2(1) | 1146-04-86-4(1) | 1146-04-86-9(1) | ||||||
| Trục ren 絲扣 |
90kgs (198lbs) |
Bánh Resolute 全效輪 |
─ | 1146-04-84-5(1) | 1146-04-84-6(1) | ─ | 115mm | ||||
| 90kgs (198lbs) |
Bánh xe dẫn điện 導電輪 |
─ | 1146-04-85-5(1) | 1146-04-85-6(1) | ─ | ||||||
| 90kgs (198lbs) |
Bánh TPR lõi PP 超級人造膠 |
─ | 1146-04-86-5(1) | 1146-04-86-6(1) | ─ | ||||||
| Lỗ giữa/ lỗ trơn 空鉚 |
90kgs (198lbs) |
Bánh Resolute 全效輪 |
─ | 1146-04-84-5(1) | 1146-04-84-6(1) | ─ | 112mm | ||||
| 90kgs (198lbs) |
Bánh xe dẫn điện 導電輪 |
─ | 1146-04-85-5(1) | 1146-04-85-6(1) | ─ | ||||||
| 90kgs (198lbs) |
Bánh TPR lõi PP 超級人造膠 |
─ | 1146-04-86-5(1) | 1146-04-86-6(1) | ─ | ||||||
| Trục trơn 插杆 |
90kgs (198lbs) |
Bánh Resolute 全效輪 |
─ | 1146-04-84-5(1) | 1146-04-84-6(1) | ─ | 112mm | ||||
| 90kgs (198lbs) |
Bánh xe dẫn điện 導電輪 |
─ | 1146-04-85-5(1) | 1146-04-85-6(1) | ─ | ||||||
| 90kgs (198lbs) |
Bánh TPR lõi PP 超級人造膠 |
─ | 1146-04-86-5(1) | 1146-04-86-6(1) | ─ | ||||||
| Độ rộng mặt bánh 輪面寬度 100 x 18 mm (4" x 0.7") _________ Độ rộng bánh xe 腳輪寬度 100 x 82 mm (4" x 3.2") |
Tấm lắp 四角底板 |
100kgs (220lbs) |
Bánh Resolute 全效輪 |
1146-04-84-1 | 1146-04-84-2 | 1146-04-84-4 | 1146-04-84-9 | Ổ bi 滾珠軸承 |
122mm | 32mm | Xoay 91mm Khóa (Bàn đạp dài) 125mm Khóa (Bàn đạp ngắn) 111mm 活動 91mm 剎車 (長踏板) 125mm 剎車 (短踏板) 111mm |
| 100kgs (220lbs) |
Bánh xe dẫn điện 導電輪 |
1146-04-85-1 | 1146-04-85-2 | 1146-04-85-4 | 1146-04-85-9 | ||||||
| 100kgs (220lbs) |
Bánh TPR lõi PP 超級人造膠 |
1146-04-86-1 | 1146-04-86-2 | 1146-04-86-4 | 1146-04-86-9 | ||||||
| Trục ren 絲扣 |
100kgs (220lbs) |
Bánh Resolute 全效輪 |
─ | 1146-04-84-2 | 1146-04-84-4 | ─ | 120mm | ||||
| 100kgs (220lbs) |
Bánh xe dẫn điện 導電輪 |
─ | 1146-04-85-2 | 1146-04-85-4 | ─ | ||||||
| 100kgs (220lbs) |
Bánh TPR lõi PP 超級人造膠 |
─ | 1146-04-86-2 | 1146-04-86-4 | ─ | ||||||
| Lỗ giữa/ lỗ trơn 空鉚 |
100kgs (220lbs) |
Bánh Resolute 全效輪 |
─ | 1146-04-84-2 | 1146-04-84-4 | ─ | 120mm | ||||
| 100kgs (220lbs) |
Bánh xe dẫn điện 導電輪 |
─ | 1146-04-85-2 | 1146-04-85-4 | ─ | ||||||
| 100kgs (220lbs) |
Bánh TPR lõi PP 超級人造膠 |
─ | 1146-04-86-2 | 1146-04-86-4 | ─ | ||||||
| Trục trơn 插杆 |
100kgs (220lbs) |
Bánh Resolute 全效輪 |
1146-04-84-1 | 1146-04-84-2 | 1146-04-84-4 | 1146-04-84-9 | 120mm | ||||
| 100kgs (220lbs) |
Bánh xe dẫn điện 導電輪 |
1146-04-85-1 | 1146-04-85-2 | 1146-04-85-4 | 1146-04-85-9 | ||||||
| 100kgs (220lbs) |
Bánh TPR lõi PP 超級人造膠 |
1146-04-86-1 | 1146-04-86-2 | 1146-04-86-4 | 1146-04-86-9 | ||||||
| Độ rộng mặt bánh 輪面寬度 125 x 18 mm (5" x 0.7") _________ Độ rộng bánh xe 腳輪寬度 125 x 84.5 mm (5" x 3.3") |
Tấm lắp 四角底板 |
110kgs (242lbs) |
Bánh Resolute 全效輪 |
1146-05-84-1 | 1146-05-84-2 | 1146-05-84-4 | 1146-05-84-9 | Ổ bi 滾珠軸承 |
146mm | 40mm | Xoay 110mm Khóa (Bàn đạp dài) 141mm Khóa (Bàn đạp ngắn) 127mm 活動 110mm 剎車 (長踏板)141mm 剎車 (短踏板) 127mm |
| 110kgs (242lbs) |
Bánh xe dẫn điện 導電輪 |
1146-05-85-1 | 1146-05-85-2 | 1146-05-85-4 | 1146-05-85-9 | ||||||
| 110kgs (242lbs) |
Bánh TPR lõi PP 超級人造膠 |
1146-05-86-1 | 1146-05-86-2 | 1146-05-86-4 | 1146-05-86-9 | ||||||
| Trục ren 絲扣 |
110kgs (242lbs) |
Bánh Resolute 全效輪 |
─ | 1146-05-84-2 | 1146-05-84-4 | ─ | 144mm | ||||
| 110kgs (242lbs) |
Bánh xe dẫn điện 導電輪 |
─ | 1146-05-85-2 | 1146-05-85-4 | ─ | ||||||
| 110kgs (242lbs) |
Bánh TPR lõi PP 超級人造膠 |
─ | 1146-05-86-2 | 1146-05-86-4 | ─ | ||||||
| Lỗ giữa/ lỗ trơn 空鉚 |
110kgs (242lbs) |
Bánh Resolute 全效輪 |
─ | 1146-05-84-2 | 1146-05-84-4 | ─ | 143mm | ||||
| 110kgs (242lbs) |
Bánh xe dẫn điện 導電輪 |
─ | 1146-05-85-2 | 1146-05-85-4 | ─ | ||||||
| 110kgs (242lbs) |
Bánh TPR lõi PP 超級人造膠 |
─ | 1146-05-86-2 | 1146-05-86-4 | ─ | ||||||
| Trục trơn 插杆 |
110kgs (242lbs) |
Bánh Resolute 全效輪 |
1146-05-84-1 | 1146-05-84-2 | 1146-05-84-4 | 1146-05-84-9 | 143mm | ||||
| 110kgs (242lbs) |
Bánh xe dẫn điện 導電輪 |
1146-05-85-1 | 1146-05-85-2 | 1146-05-85-4 | 1146-05-85-9 | ||||||
| 110kgs (242lbs) |
Bánh TPR lõi PP 超級人造膠 |
1146-05-86-1 | 1146-05-86-2 | 1146-05-86-4 | 146-05-86-9 | ||||||
