1133 Series — BÁNH XE ĐẨY SIÊU THỊ (Chuẩn Mỹ) 33系列(美規腳架/美規超市車輪系列)
Cấu tạo càng bánh được thiết kế đặc biệt để chịu tải, xoay chuyển linh hoạt. Khóa bên chắc chắn, hiệu quả cao.
採用特別腳架荷重結構設計，轉動靈活，側煞制動效果良好。
Đặc điểm 特色區
Khóa bên
側剎

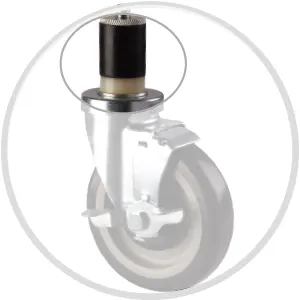

Bộ đai cao su đàn hồi
APP四件套
Nắp chống bụi
cho cùm xoay
波盤防塵蓋
Đặc điểm 特色區
Khóa bên
側剎
Bộ đai cao su đàn hồi
APP四件套
Nắp chống bụi cho cùm xoay
波盤防塵蓋
Vật liệu bánh xe 輪子選擇
Bánh PP
塑料輪
Bánh cao su
橡膠輪
Bánh PU chịu
mài mòn lõi PP
高科技耐磨聚氨酯
Bánh TPR lõi PP
超級人造膠
Bánh WMRC
WMRC輪
Bánh WHDR
WHDR輪
Bánh xe ma sát
阻力輪（平地輪）
Bánh xe cao su
超級橡膠輪
Bánh xe ma sát(cao su)
阻力輪(超級橡膠輪)
Bánh PU chịu
mài mòn lõi PP
高科技耐磨聚氨酯
Bánh xe dẫn điện
導電輪(平地輪）
Bánh Nylon
尼龍輪
Bánh chịu nhiệt cao
耐高溫輪
Bánh WPP
WPP輪
Bánh W Resolute
W全效輪
Bánh WPPR
W超級人造膠
Bánh Resolute
全效輪
Bánh cao su
Resolute đàn hồi xanh
藍色彈力全效輪（515）
Quy cách tấm lắp 底板規格
| Số thứ tự 編號 |
Kích thước tấm lắp 底板尺寸 |
Khoảng cách các lỗ lắp 底板孔距 |
Kích thước bu lông 安裝尼帽尺寸 |
| 1 | 69 x 96 mm (2-23/32" x 3-25/32") | 45 x 75 mm (1-3/4"x3") (Tấm lắp càng cao cấp)(高級架底板) |
6.35 mm (1/4") |
| 2 | 80 x 105 mm (3-1/8" x 4-1/8") | 60 x 85 mm (2-3/8" x 3-7/16") (Tấm lắp chuẩn Mỹ)(美規孔距) |
8 mm (5/16") |
Quy cách trục trơn 插桿規格
| Kích cỡ bánh xe 腳輪尺寸 |
Đường kính x Độ dài trục trơn 插桿直徑 X 長度 |
Độ cao lỗ lắp 孔位高度 |
Kích thước lỗ lắp 孔尺寸 |
| 4" 5" | 21.6 x 56 mm | — | Vòng chữ C （C型環） |
| 4" 5" | （vuông)方 18 x 21.6 x 51L SQ | 31.7 | 10.5mm |
| 4" 5" | （vuông)方 21.6 x 21.6 x 51L SQ | 26 | 8.5mm |
Quy cách trục ren 絲扣規格
| Số thứ tự 編號 |
Đường kính ren X Độ dài trục ren 絲扣牙徑 X 長度 |
Số thứ tự 編號 |
Đường kính ren X Độ dài trục ren 絲扣牙徑 X 長度 |
Số thứ tự 編號 |
Đường kính ren X Độ dài trục ren 絲扣牙徑 X 長度 |
| 1 | 1/2 x 13UNC x 25 mm | 2 | 1/2 x 13UNC x 45 mm | 3 | 1/2 x 13UNC x 70 mm |
Bộ đai cao su đàn hồi ABánh PP
塑料輪四件套
| Số bộ đai ABánh PP 塑料輪 號碼 |
Đường kính ống lắp vào (Ống tròn/vuông) 方/圓管內徑 |
Phạm vi đường kính ống thường dùng 通用管子內徑範圍 |
Linh kiện bộ đai ABánh PP 塑料輪 零件 |
|||
| Đai cao su 橡膠圈 |
Đai ốc 滾花螺母 |
Đai nhựa 塑膠墊片 |
Vòng đệm 金屬華司 |
|||
| 9 | 3/4 | 0.720-0.851 | 1644-00 | 1421-02 | 1429-02 | 1709-02 |
| 11* | 7/8 | 0.852-0.927 | 1645-00 | 1435-02 | 1432-02 | 1709-02 |
| 13 | 1 | 0.928-1.029 | 1646-00 | 1435-02 | 1432-02 | 1709-02 |
| 15 | 1-1/8 | 1.030-1.140 | 1647-00 | 1436-02 | 1431-02 | 1709-02 |
| 17B | 1-3/16 | 1.178-1.303 | 1651-00 | 1441-02 | 1430-02 | 1709-02 |
| 19C* | 1-3/8 | 1.360-1.425 | 1648-00 | 1438-02 | 1433-02 | 1709-02 |
| 19A | 1-1/2 | 1.426-1.589 | 1649-00 | 1437-02 | 1434-02 | 1709-02 |
| 21 | 1-7/8 | 1.790-1.850 | 1650-00 | 1422-02 | 1440-02 | 1473-02 |
Quy cách tấm lắp 底板規格
| Kích cỡ bánh xe 腳輪尺寸 |
Kích thước tấm lắp 底板尺寸 |
Khoảng cách các lỗ lắp 底板孔距 |
Kích thước bu lông 安裝尼帽尺寸 |
| 1 | 69 x 96 mm (2-23/32" x 3-25/32") |
45 x 75 mm (1-3/4"x3") (Tấm lắp càng cao cấp) (高級架底板) |
6.35 mm (1/4") |
| Kích cỡ bánh xe 腳輪尺寸 |
Kích thước tấm lắp 底板尺寸 |
Khoảng cách các lỗ lắp 底板孔距 |
Kích thước bu lông 安裝尼帽尺寸 |
| 1 | 69 x 96 mm (2-23/32" x 3-25/32") |
45 x 75 mm (1-3/4"x3") (Tấm lắp càng cao cấp) (高級架底板) |
6.35 mm (1/4") |
| 2 | 80 x 105 mm (3-1/8" x 4-1/8") |
60 x 85 mm (2-3/8" x 3-7/16") (Tấm lắp chuẩn Mỹ) (美規孔距) |
8 mm (5/16") |
Quy cách trục trơn 插桿規格
| Kích cỡ bánh xe 腳輪尺寸 |
Đường kính x Độ dài trục trơn 插桿直徑 X 長度 |
Độ cao lỗ lắp 孔位高度 |
Kích thước lỗ lắp 孔尺寸 |
| 4" 5" | 21.6 x 56 mm | — | Vòng chữ C （C型環） |
| 4" 5" | （vuông)方 18 x 21.6 x 51L SQ | 31.7 | 10.5mm |
| 4" 5" | （vuông)方 21.6 x 21.6 x 51L SQ | 26 | 8.5mm |
Quy cách trục ren 絲扣規格
| Số thứ tự 編號 |
Đường kính ren X Độ dài trục ren 絲扣牙徑 X 長度 |
Số thứ tự 編號 |
Đường kính ren X Độ dài trục ren 絲扣牙徑 X 長度 |
Số thứ tự 編號 |
Đường kính ren X Độ dài trục ren 絲扣牙徑 X 長度 |
| 1 | 1/2 x 13UNC x 25 mm | 2 | 1/2 x 13UNC x 45 mm | 3 | 1/2 x 13UNC x 70 mm |
Bộ đai cao su đàn hồi ABánh PP
塑料輪四件套
| Số bộ đai ABánh PP 塑料輪 號碼 |
Đường kính ống lắp vào (Ống tròn/vuông) 方/圓管內徑 |
Phạm vi đường kính ống thường dùng 通用管子內徑範圍 |
Linh kiện bộ đai ABánh PP 塑料輪 零件 |
|||
| Đai cao su 橡膠圈 |
Đai ốc 滾花螺母 |
Đai nhựa 塑膠墊片 |
Vòng đệm 金屬華司 |
|||
| 9 | 3/4 | 0.720-0.851 | 1644-00 | 1421-02 | 1429-02 | 1709-02 |
| 11* | 7/8 | 0.852-0.927 | 1645-00 | 1435-02 | 1432-02 | 1709-02 |
| 13 | 1 | 0.928-1.029 | 1646-00 | 1435-02 | 1432-02 | 1709-02 |
| 15 | 1-1/8 | 1.030-1.140 | 1647-00 | 1436-02 | 1431-02 | 1709-02 |
| 17B | 1-3/16 | 1.178-1.303 | 1651-00 | 1441-02 | 1430-02 | 1709-02 |
| 19C* | 1-3/8 | 1.360-1.425 | 1648-00 | 1438-02 | 1433-02 | 1709-02 |
| 19A | 1-1/2 | 1.426-1.589 | 1649-00 | 1437-02 | 1434-02 | 1709-02 |
| 21 | 1-7/8 | 1.790-1.850 | 1650-00 | 1422-02 | 1440-02 | 1473-02 |
Quy Cách Chi Tiết Của Bánh Xe 輪子詳細規格
| Đường kính Bề rộng bánh xe 輪徑 x 輪寬 |
Tải trọng 載重 |
Vật liệu bánh xe 材質 |
Mã sản phẩm 型號 | Ổ lăn bánh xe 軸承 |
Tổng chiều cao 總高 |
Bán kính xoay 迴旋半徑 |
||
| Càng cố định 固定 |
Càng xoay 活動 |
Có Phanh/Khóa 剎車 |
||||||
| 75mm x 32mm (3" x 1-1/4") |
160 kgs (325lbs) |
Bánh WMRC WMRC輪 |
1133-03-45-1 | 1133-03-45-2 | 1133-03-45-4 | Ổ bi 滾珠 |
Tổng chiều cao trục ren 螺絲總高 103mm Tổng chiều cao trục trơn 插桿總高 102.5mm Tổng chiều cao tấm lắp 底板總高 107mm |
Xoay 71mm Khóa bên 92mm Khóa Posi 102mm 活動 71mm 側煞 92mm 波西煞 102mm |
| 100 kgs (220lbs) |
Bánh WPP WPP輪 |
1133-03-46-1 | 1133-03-46-2 | 1133-03-46-4 | ||||
| 90 kgs (198lbs) |
Bánh WPPR W超級人造膠 |
1133-03-47-1 | 1133-03-47-2 | 1133-03-47-4 | ||||
| 110 kgs (240lbs) |
Bánh W Resolute W全效輪 |
1133-03-48-1 | 1133-03-48-2 | 1133-03-48-4 | ||||
| 140 kgs (310lbs) |
Bánh WHDR WHDR輪 |
1133-03-66-1 | 1133-03-66-2 | 1133-03-66-4 | ||||
| 100 kgs (220lbs) |
Bánh PU chịu mài mòn lõi PP 高科技耐磨聚氨酯 |
1133-03-31-1 | 1133-03-31-2 | 1133-03-31-4 | Ổ bi 滾珠 Ống trục/ Ống bạc 中管 |
|||
| 90 kgs (198lbs) |
Bánh TPR lõi PP 超級人造膠 |
1133-03-75-1 | 1133-03-75-2 | 1133-03-75-4 | ||||
| 80 kgs (175lbs) |
Bánh xe chống tĩnh điện 導電輪 |
1133-03-17-1 | 1133-03-17-2 | 1133-03-17-4 | ||||
| 100 kgs (220lbs) |
Bánh Nylon 尼龍輪 |
1133-03-07-1 | 1133-03-07-2 | 1133-03-07-4 | Ống trục/ Ống bạc 中管 |
|||
| 70 kgs (155lbs) |
Bánh cao su 橡膠輪 |
1133-03-06-1 | 1133-03-06-2 | 1133-03-06-4 | ||||
| 90 kgs (198lbs) |
Bánh PP 塑料輪 |
1133-03-29-1 | 1133-03-29-2 | 1133-03-29-4 | ||||
| 100mm x 32mm (4" x 1-1/4") |
180 kgs (396lbs) |
Bánh WMRC WMRC輪 |
1133-04-45-1 | 1133-04-45-2 | 1133-04-45-4 | Ổ bi 滾珠 |
Tổng chiều cao trục ren 螺絲總高 126mm Tổng chiều cao trục trơn 插桿總高 125.5mm Tổng chiều cao tấm lắp 底板總高 130mm |
Xoay 82mm Khóa bên 92mm Khóa Posi 108mm 活動 82mm 側煞 92mm 波西煞 108mm |
| 130 kgs (285lbs) |
Bánh WPP WPP輪 |
1133-04-46-1 | 1133-04-46-2 | 1133-04-46-4 | ||||
| 100 kgs (220lbs) |
Bánh WPPR W超級人造膠 |
1133-04-47-1 | 1133-04-47-2 | 1133-04-47-4 | ||||
| 135 kgs (300lbs) |
Bánh W Resolute W全效輪 |
1133-04-48-1 | 1133-04-48-2 | 1133-04-48-4 | ||||
| 180 kgs (400lbs) |
Bánh WHDR WHDR輪 |
1133-04-66-1 | 1133-04-66-2 | 1133-04-66-4 | ||||
| 120 kgs (265lbs) |
Bánh PU chịu mài mòn lõi PP 高科技耐磨聚氨酯 |
1133-04-31-1 | 1133-04-31-2 | 1133-04-31-4 | Ổ bi 滾珠 Ống trục/ Ống bạc 中管 |
|||
| 100 kgs (220lbs) |
Bánh TPR lõi PP 超級人造膠 |
1133-04-75-1 | 1133-04-75-2 | 1133-04-75-4 | ||||
| 80 kgs (176lbs) |
Bánh xe chống tĩnh điện 導電輪 |
1133-04-17-1 | 1133-04-17-2 | 1133-04-17-4 | ||||
| 120 kgs (265lbs) |
Bánh Nylon 尼龍輪 |
1133-04-07-1 | 1133-04-07-2 | 1133-04-07-4 | Ống trục/ Ống bạc 中管 |
|||
| 135 kgs (300lbs) |
Bánh chịu nhiệt cao 耐高溫輪 |
1133-04-25-1 | 1133-04-25-2 | 1133-04-25-4 | ||||
| 80 kgs (175lbs) |
Bánh cao su 橡膠輪 |
1133-04-06-1 | 1133-04-06-2 | 1133-04-06-4 | ||||
| 90 kgs (198lbs) |
Bánh PP 塑料輪 |
1133-04-29-1 | 1133-04-29-2 | 1133-04-29-4 | ||||
| 100mm x 34mm (4" x 1-1/2") |
140 kgs (310lbs) |
Bánh cao su Resolute đàn hồi xanh 藍色彈力全效輪 |
1133-04-76-1 | 1133-04-76-2 | 1133-04-76-4 | Ổ bi 滾珠 |
129mm (5-1/8") |
|
| 125mm x 32mm (5" x 1-1/4") |
113 kgs (250lbs) |
Bánh xe ma sát 阻力輪（平地輪） |
1133-05-76-1 | 1133-05-76-2 | 1133-05-76-4 | Ổ bi 滾珠 |
Tổng chiều cao trục ren 螺絲總高 150mm Tổng chiều cao trục trơn 插桿總高 149.5mm Tổng chiều cao tấm lắp 底板總高 154mm |
Xoay 96mm Khóa bên 96mm Khóa Posi 114mm 活動 96mm 側煞 96mm 波西煞 114mm |
| 200 kgs (440lbs) |
Bánh WMRC WMRC輪 |
1133-05-45-1 | 1133-05-45-2 | 1133-05-45-4 | ||||
| 150 kgs (330lbs) |
Bánh WPP WPP輪 |
1133-05-46-1 | 1133-05-46-2 | 1133-05-46-4 | ||||
| 110 kgs (240lbs) |
Bánh WPPR W超級人造膠 |
1133-05-47-1 | 1133-05-47-2 | 1133-05-47-4 | ||||
| 147 kgs (325lbs) |
Bánh W Resolute W全效輪 |
1133-05-48-1 | 1133-05-48-2 | 1133-05-48-4 | ||||
| 200 kgs (440lbs) |
Bánh WHDR WHDR輪 |
1133-05-66-1 | 1133-05-66-2 | 1133-05-66-4 | ||||
| 113 kgs (250lbs) |
Bánh PU chịu mài mòn lõi PP 高科技耐磨聚氨酯 (平地輪) |
1133-05-39-1 | 1133-05-39-2 | 1133-05-39-4 | ||||
| 113 kgs (250lbs) |
Bánh xe cao su 超級橡膠輪 |
11330500511 | 11330500512 | 11330500514 | ||||
| 113 kgs (250lbs) |
Bánh xe ma sát (cao su) 超級橡膠阻力輪 |
11330500511 | 11330500512 | 11330500514 | ||||
| 130 kgs (285lbs) |
Bánh PU chịu mài mòn lõi PP 高科技耐磨聚氨酯 |
1133-05-31-1 | 1133-05-31-2 | 1133-05-31-4 | Ổ bi 滾珠 Ống trục/ Ống bạc 中管 |
|||
| 110 kgs (240lbs) |
Bánh TPR lõi PP 超級人造膠 |
1133-05-75-1 | 1133-05-75-2 | 1133-05-75-4 | ||||
| 113 kgs (250lbs) |
Bánh xe chống tĩnh điện 導電輪 |
1133-05-17-1 | 1133-05-17-2 | 1133-05-17-4 | ||||
| 140 kgs (305lbs) |
Bánh Nylon 尼龍輪 |
1133-05-07-1 | 1133-05-07-2 | 1133-05-07-4 | Ống trục/ Ống bạc 中管 |
|||
| 90 kgs (198lbs) |
Bánh cao su 橡膠輪 |
1133-05-06-1 | 1133-05-06-2 | 1133-05-06-4 | ||||
| 100 kgs (220lbs) |
Bánh PP 塑料輪 |
1133-05-29-1 | 1133-05-29-2 | 1133-05-29-4 | ||||
| 125mm x 36mm (5" x 1-1/2") |
160 kgs (352lbs) |
Bánh cao su Resolute đàn hồi xanh 藍色彈力全效輪 |
1133-05-76-1 | 1133-05-76-2 | 1133-05-76-4 | Ổ bi 滾珠 |
155mm (6-1/8") |
|
