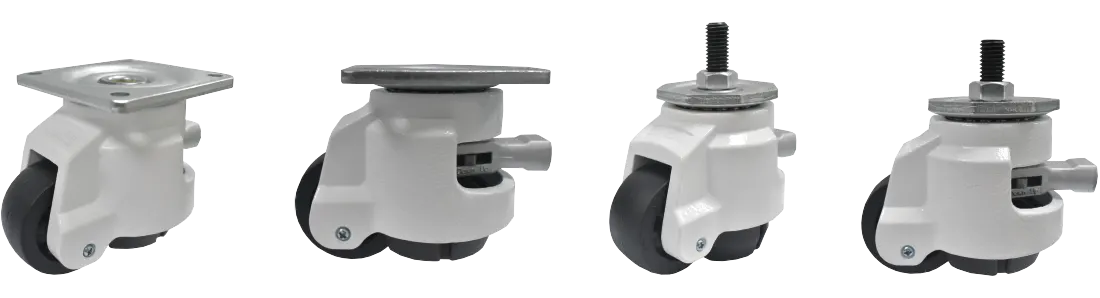

1169-1系列 — 水平调节轮系列(联动把手款)
可以藉由联动把手的转动，轻易调整角轮高度，使设备达到水平状态。
水平调节轮系列脚轮适用于电气自动化设备类、半导体设备类、医疗机械类、其他机臺、机柜设备类，
适用于3T以下的设备支撑要求，具有重型支撑、水平调节、可移动、环保清洁等专业特点，
可根据客户需求提供客製化服务，详情请洽工厂。
轮子选择
-
PA+纤轮
PA+ Glass Fiber wheel
底板规格
| 规格 Size |
底板尺寸 Top Plate Size |
底板孔距 Bolt Hole Spacing |
安装尼帽尺寸 Attaching Bolt Size |
| 60F | 73 x 73 mm (2-7/8" x 2-7/8") | 58 x 58 mm (2-1/4" x 2-1/4") | M6 |
| 80F | 90 x 90mm (3-1/2" x 3-1/2") | 70 x 70 mm (2-3/4" x 2-3/4") | M8 |
| 100F | 97 x97mm (3-7/8" x 3-7/8") | 70 x 70 mm (2-3/4" x 2-3/4") | M10 |
丝扣规格
| 规格 Size |
丝扣牙径 x 长度 - 牙矩 Threaded Size |
规格 Size |
丝扣牙径 x 长度 - 牙矩 Threaded Size |
| 60S | M12x40-P1.75 | 80S、100S | M14x40-P2 |
底板规格
| 规格 Size |
底板尺寸 Top Plate Size |
底板孔距 Bolt Hole Spacing |
安装尼帽尺寸 Attaching Bolt Size |
| 60F | 73 x 73 mm (2-7/8" x 2-7/8") |
58 x 58 mm (2-1/4" x 2-1/4") |
M6 |
| 规格 Size |
底板尺寸 Top Plate Size |
底板孔距 Bolt Hole Spacing |
安装尼帽尺寸 Attaching Bolt Size |
| 60F | 73 x 73 mm (2-7/8" x 2-7/8") |
58 x 58 mm (2-1/4" x 2-1/4") |
M6 |
| 80F | 90 x 90mm (3-1/2" x 3-1/2") |
70 x 70 mm (2-3/4" x 2-3/4") |
M8 |
| 100F | 97 x97mm (3-7/8" x 3-7/8") |
70 x 70 mm (2-3/4" x 2-3/4") |
M10 |
丝扣规格
| 规格 Size |
丝扣牙径 x 长度 - 牙矩 Threaded Size |
规格 Size |
丝扣牙径 x 长度 - 牙矩 Threaded Size |
| 60S | M12x40-P1.75 | 80S、100S | M14x40-P2 |
轮子详细资讯
| 规格 | 轮径 × 轮宽 | 载重 | 材质 | 型号 | 轴承 | 总高+可调高度 | 迴旋半径 | ||
| 固定 | 活动 | 煞车 | |||||||
| 60 | 50mm x 25mm (2" x 1") |
250kgs (551 lbs) |
PA+纤轮 PA+ Glass Fiber wheel |
— | 1169-0200-07-2 | — | 无 N/A |
86+10mm (3-3/8") |
63mm |
| 80 | 60mm x 32mm (2-1/2" x 1-1/4") |
500kgs (1102 lbs) |
PA+纤轮 PA+ Glass Fiber wheel |
— | 1169-0250-07-2 | — | 106+10mm (4-1/8") |
75mm | |
| 100 | 75mm x 32mm (3" x 1-1/4") |
750kgs (1653 lbs) |
PA+纤轮 PA+ Glass Fiber wheel |
— | 1169-0300-07-2 | — | 120+12mm (4-3/4") |
90.5mm | |
使用标准
*4pcs脚轮支撑承重标准为单个脚轮承重x2
**脚轮行走状态应在平整地面、行走速度≤1km/h，短距离行走。
Using s tandard:
*The load-bearing standard for 4pcs caster support is twice the load-bearing capacity of a single caster.
**Dynamic loading should be on a flat surface, walking speed ≤ 1km/h, short -distance walking.
