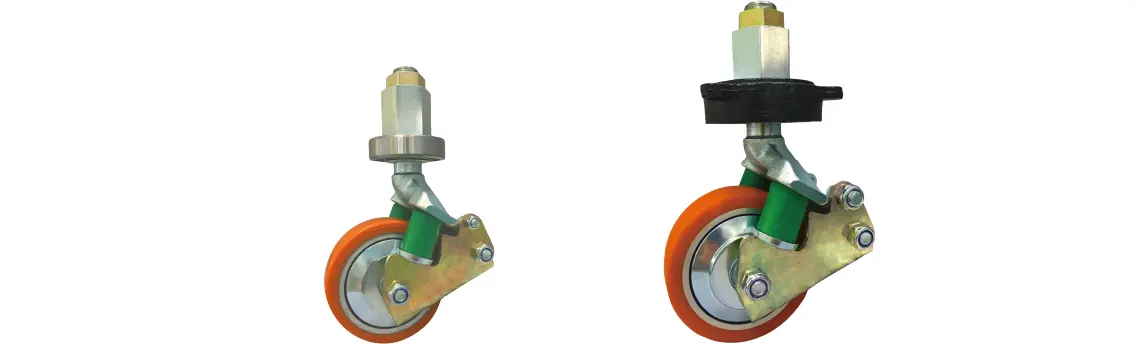

1166系列 — 66系列平衡轮
採用高耐磨尼龙製成，轮宽较大是小轮中负载高的系列，适用荷重高、移动较少的商业机械设备。其中大底板附支撑脚的款式，可增大荷重，其支撑脚可调整高度并可随意稳固地停放台车。

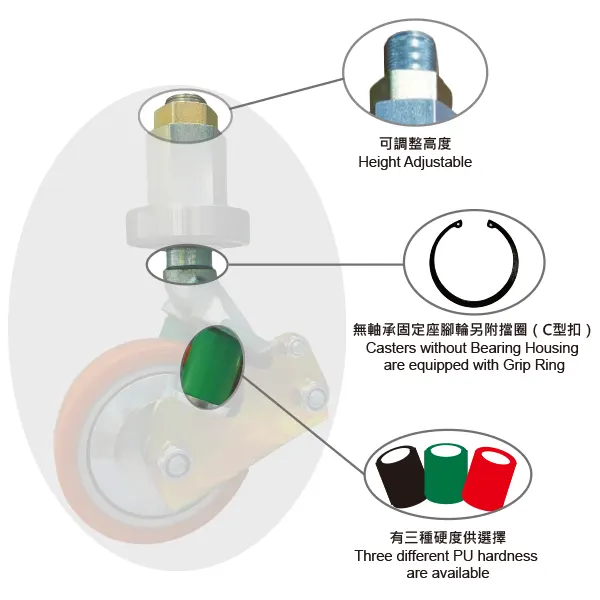

特色区
特色区
轮子选择
-
铝芯AXPU
-
铁芯XPU
六脚调节轴承座规格
| 丝扣牙径 Threaded Size |
六角对边尺寸 Width Across Flats |
轴承 Bearing |
轴承厚度 Bearing Thickness |
| M27-P1.5 | 46 | 6208 | 18 |
| M27-P1.5 | 46 | 6307特 6307(special) |
21 |

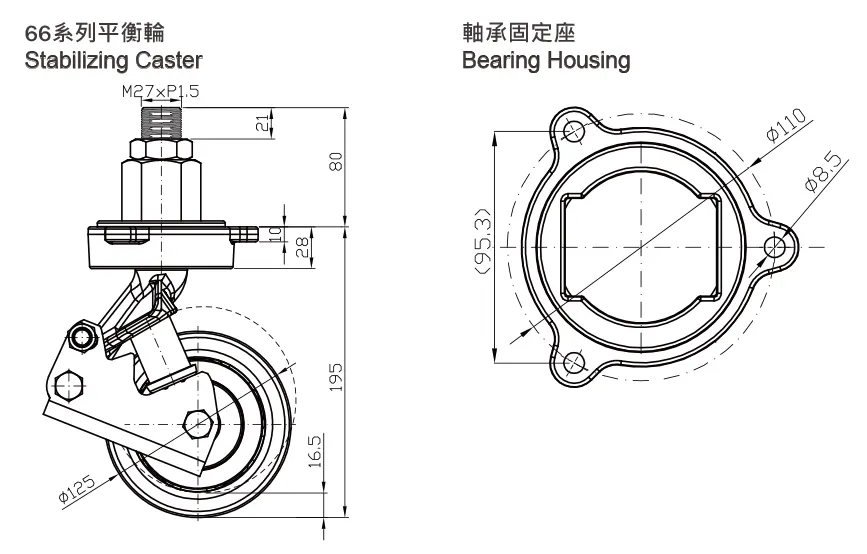

轴承固定座规格
| 固定座直径 Housing Diameter |
轴承座孔径 Housing Bolt Hole Diameter |
轴承座孔距 Housing Bolt Hole Spacing |
| 110 | 8.5 | 95.3 |
六角调节轴承座规格
| 丝扣牙径 Threaded Size |
六角对边尺寸 Width Across Flats |
轴承 Bearing |
轴承厚度 Bearing Thickness |
| M27-P1.5 | 46 | 6208 | 18 |
| 丝扣牙径 Threaded Size |
六角对边尺寸 Width Across Flats |
轴承 Bearing |
轴承厚度 Bearing Thickness |
| M27-P1.5 | 46 | 6208 | 18 |
| M27-P1.5 | 46 | 6307特 6307(special) |
21 |
轴承固定座规格
| 固定座直径 Housing Diameter |
轴承座孔径 Housing Bolt Hole Diameter |
轴承座孔距 Housing Bolt Hole Spacing |
| 110 | 8.5 | 95.3 |
轮子详细资讯
| 轮子尺寸 Size |
材质 Material |
轮径 Wheel Diameter (mm) D |
轮宽 Wheel Width (mm) |
减震弹簧 Spring |
载重 Load |
轴承 Bearing |
总高 Overall Height(mm) H |
可调整高度 Height Adjustment(mm) h |
弹簧行程 Spring Travel(mm) T |
迴旋半径 Swivel Radius(mm) |
型号 Item Number |
| 5" | AXPU轮 AXPU |
125 | 40 | 绿色 Green |
350kgs | 滚珠 Ball Bearing |
275 | 21 | 16.5 | 91 | 1166-05-114-2 |
| 5" | XPU轮 XPU |
125 | 40 | 绿色 Green |
350kgs | 滚珠 Ball Bearing |
275 | 21 | 16.5 | 91 | 1166-05-96-2 |
