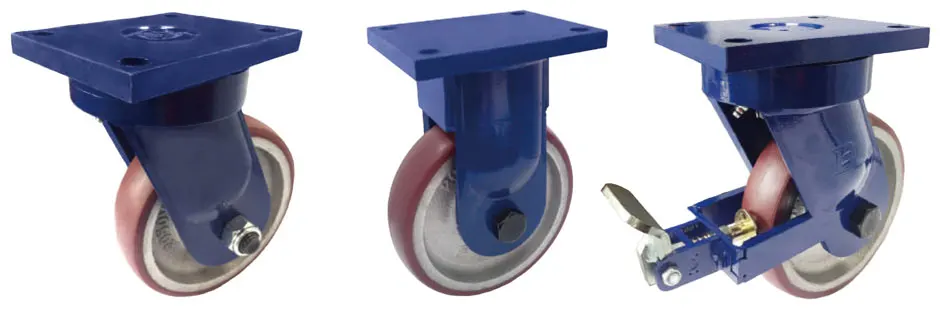

1162系列 — 大象脚轮系列(单轮)
得貹大象脚轮是为了应付产业上最严苛的使用环境而设计的，可以承载极高荷重及有效提高延长脚轮使用寿命。
特色区
斜珠承轴
此斜珠轴承用于架子上，及轴承之内轮及外轮的轨道面与轮子的转动面都经过设计，使其具有大的负荷能力，用于重负荷及冲击负荷最适合，且拆装容易．
.webp)
KD剎
.webp)
轮子可附金属防尘盖
(供选择)
特色区
斜珠承轴
此斜珠轴承用于架子上，及轴承之内轮及外轮的轨道面与轮子的转动面都经过设计，使其具有大的负荷能力，用于重负荷及冲击负荷最适合，且拆装容易．
KD剎
轮子可附金属防尘盖(供选择)
轮子选择
-
铁芯VXPU
-
铁芯XPU
底板规格
| 规格 Size |
底板尺寸 Top Plate Size |
底板孔距 Bolt Hole Spacing |
安装尼帽尺寸 Attaching Bolt Size |
| 6" 8" 10" | 175 x 140mm (6-7/8" x 5-1/2") |
140 x 105mm (5-1/2" x 4-1/8") |
16 mm (5/8") |
| 10" 12" | 255 x 200mm (10-1/16" x 7-7/8") |
210 x 160mm (8-1/4" x 6-5/16") |
20 mm (3/4") |
底板规格
| 规格 Size |
底板尺寸 Top Plate Size |
底板孔距 Bolt Hole Spacing |
安装尼帽尺寸 Attaching Bolt Size |
| 6" 8" 10" | 175 x 140mm (6-7/8" x 5-1/2") |
140 x 105mm (5-1/2" x 4-1/8") |
16 mm (5/8") |
| 规格 Size |
底板尺寸 Top Plate Size |
底板孔距 Bolt Hole Spacing |
安装尼帽尺寸 Attaching Bolt Size |
| 6" 8" 10" | 175 x 140mm (6-7/8" x 5-1/2") |
140 x 105mm (5-1/2" x 4-1/8") |
16 mm (5/8") |
| 10" 12" | 255 x 200mm (10-1/16" x 7-7/8") |
210 x 160mm (8-1/4" x 6-5/16") |
20 mm (3/4") |
轮子详细资讯
| 轮径 × 轮宽 | 载重 | 材质 | 型号 | 轴承 | 总高 | 迴旋半径 | ||
| 固定 | 活动 | 剎车 | ||||||
| 150mm x 42mm (6" x 1-5/8") |
650 kgs (1435 lbs) | 铁芯VXPU(圆弧) XPU on Iron Core(Round) |
1162-06-91-1 | 1162-06-91-2 | 1162-06-91-4 | 斜珠轴承 Tampered Bearing |
230mm (9-1/16") |
活动 126mm KD剎 132mm Swivel 126mm Swivel W/KD lock brake 132mm |
| 200mm x 50mm (8" x 2") |
1000 kgs (2200 lbs) | 铁芯VXPU(圆弧) XPU on Iron Core(Round) |
1162-08-91-1 | 1162-08-91-2 | 1162-08-91-4 | 斜珠轴承 Tampered Bearing |
280mm (11-1/32") |
活动 163mm KD剎 163mm Swivel 163mm Swivel W/KD lock brake 163mm |
| 200mm x 66mm (8" x 2-9/16") |
1300 kgs (2870 lbs) | 铁芯XPU(圆弧) XPU on Iron Core(Round) |
1162-08-96-1 | 1162-08-96-2 | 1162-08-96-4 | 斜珠轴承 Tampered Bearing |
280mm (11-1/32") |
活动 165mm KD剎 165mm Swivel 165mm Swivel W/KD lock brake 165mm |
| 250mm x 62mm (10" x 2-7/16") |
1600 kgs (3530 lbs) | 铁芯VXPU(圆弧) XPU on Iron Core(Round) |
1162-10-91-1 | 1162-10-91-2 | 1162-10-91-4 | 斜珠轴承 Tampered Bearing |
330mm (13") |
活动 189mm KD剎 189mm Swivel 189mm Swivel W/KD lock brake 189mm |
| 250mm x 80mm (10" x 3-1/8") |
2000 kgs (4410 lbs) | 铁芯VXPU(平面) XPU on Iron Core(Flat) |
1162-10-91(80)-1 | 1162-10-91(80)-2 | 1162-10-91(80)-4 | 斜珠轴承 Tampered Bearing |
330mm (13") |
活动 198mm KD剎 198mm Swivel 198mm Swivel W/KD lock brake 198mm |
| 300mm x 90mm (12" x 3-17/32") |
2700 kgs (6000 lbs) | 铁芯VXPU(平面) XPU on Iron Core(Flat) |
1162-12-91-1 | 1162-12-91-2 | 1162-12-91-4 | 斜珠轴承 Tampered Bearing |
380mm (14-31/32") |
活动 222mm KD剎 222mm Swivel 222mm Swivel W/KD lock brake 222mm |
